Ordlista – begrepp inom 3D-utskrift

3D-utskrift har ett eget språk med många engelska låneord och förkortningar. Den här ordlistan förklarar de begrepp som återkommer i recensioner, köpguider och felsökning, så att du snabbare förstår vad som menas. Termerna är grupperade efter ämne: skrivarens delar, material, slicern och dess inställningar, vanliga utskriftsfel samt de olika teknikerna.

Skrivaren och dess delar

• Munstycke (nozzle) – den lilla öppningen längst ut på hetänden där det smälta filamentet pressas ut. 0,4 mm är standard och ger en bra balans mellan detaljer och hastighet. Ett mindre munstycke (0,2 mm) ger finare detaljer, ett större (0,6–0,8 mm) skriver ut snabbare. Slipande filament kräver ett härdat munstycke.
• Hetände (hotend) – värmedelen som smälter filamentet innan det matas ut. Den består av värmeblock, termistor och munstycke.

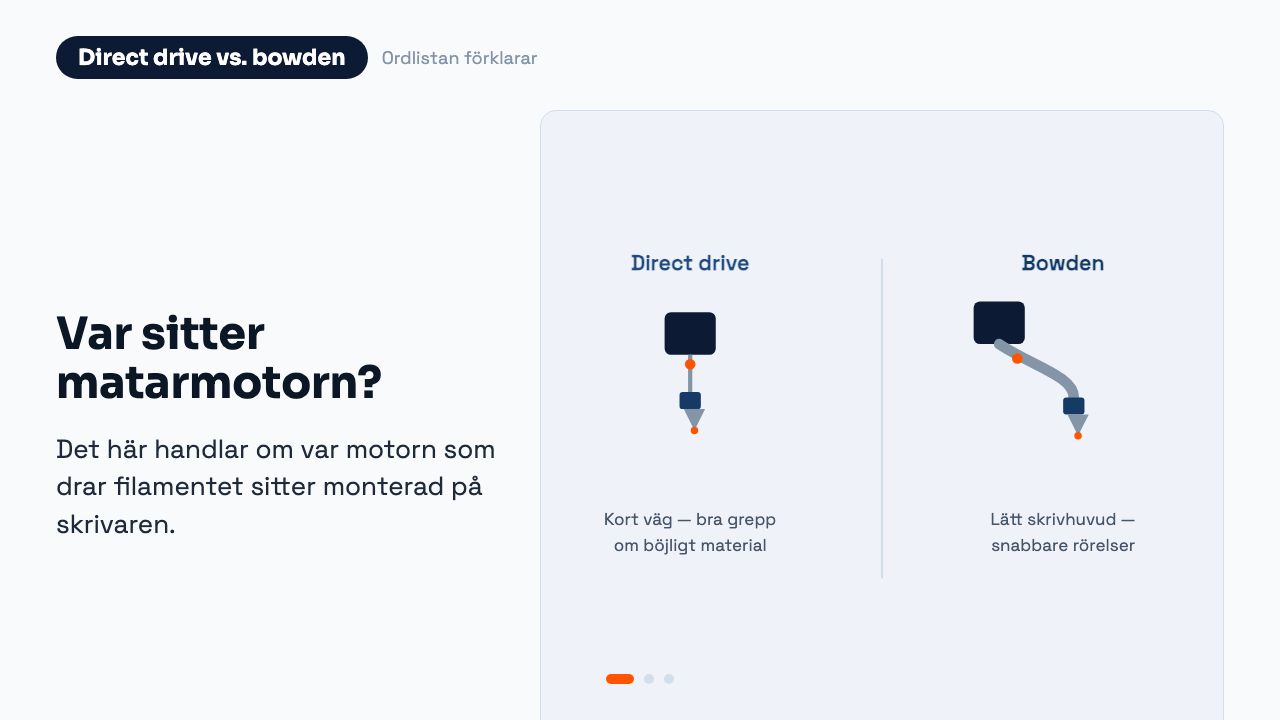

• Extruder – mekanismen som matar fram filamentet. Med direct drive sitter motorn direkt ovanför hetänden, medan ett bowden-system matar filamentet genom ett rör på avstånd.
• Värmebädd och byggplatta – den uppvärmda ytan som modellen byggs på. Värmen förbättrar vidhäftningen och minskar warping. Vanliga ytor är PEI-belagd fjäderstålsplatta, glas och magnetiska plattor.

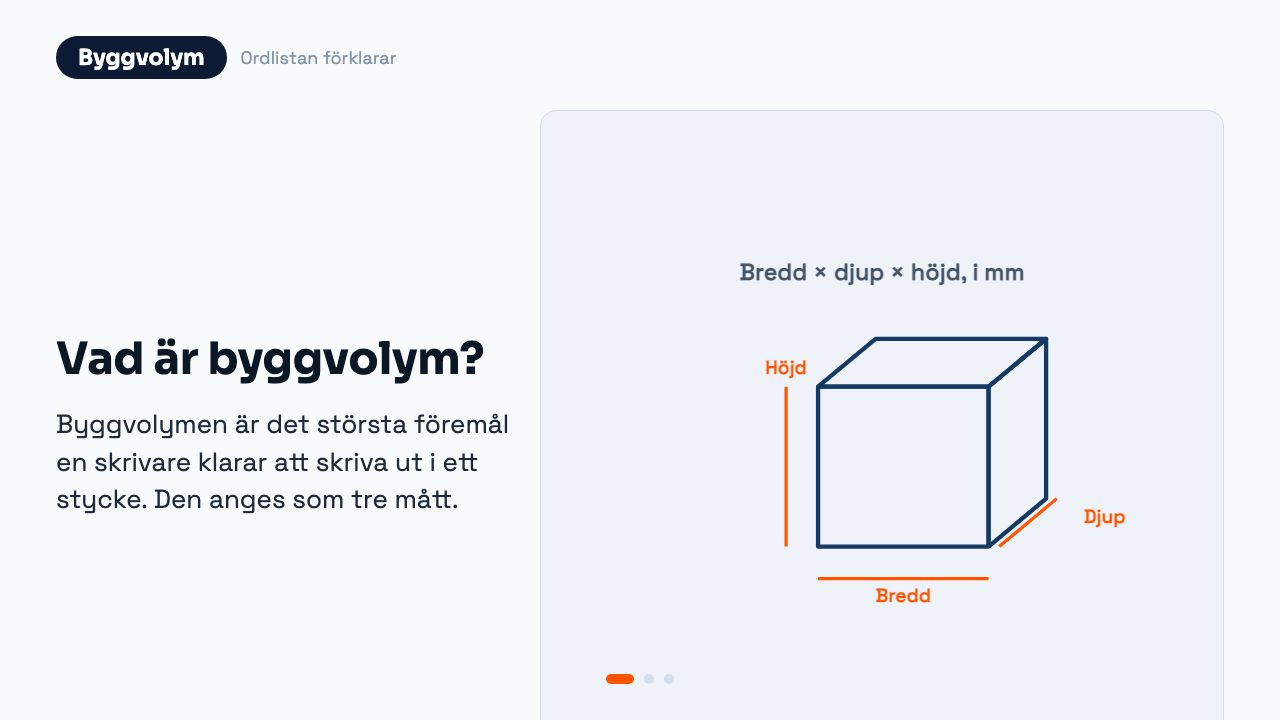

• Byggvolym – den största modell skrivaren kan göra i ett stycke, angiven som längd × bredd × höjd.

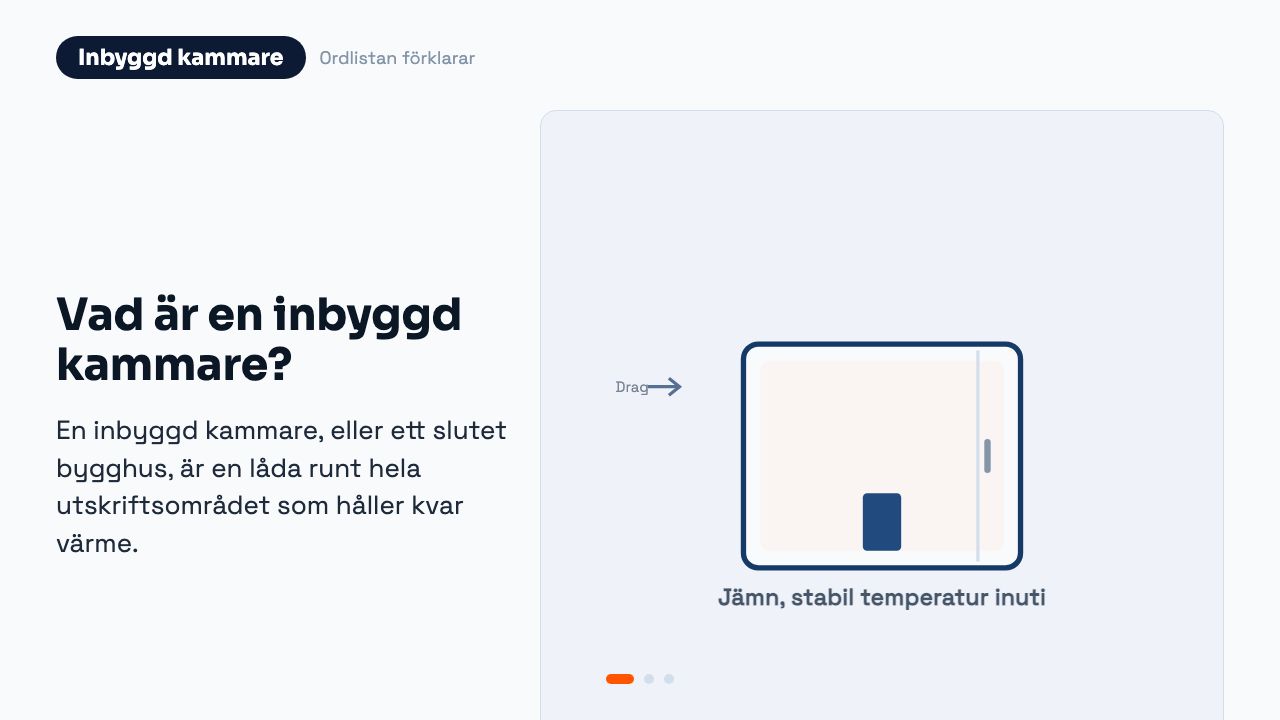

• Slutet bygghus (enclosure) – en kåpa som håller en jämn kammartemperatur runt utskriften. Det behövs för tekniska material som ABS och ASA för att motverka sprickor och warping.

Material och filament

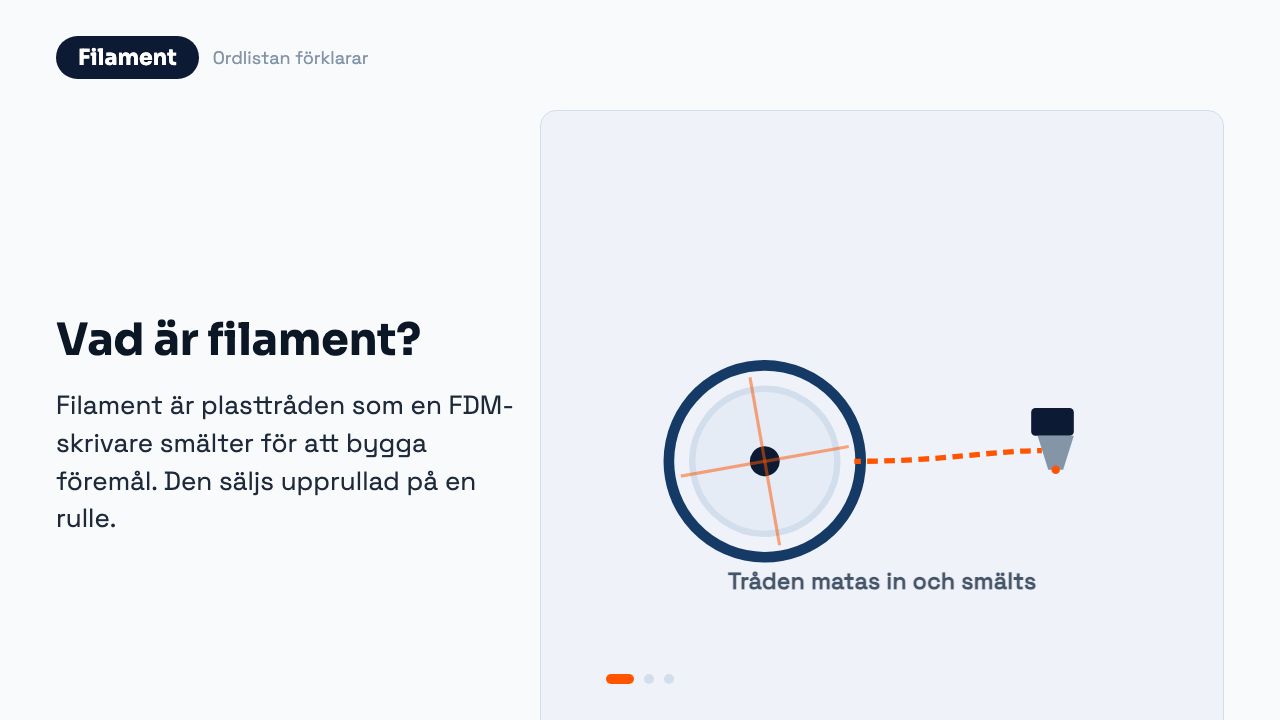

• Filament – termoplasttråden som FDM-skrivare bygger med, oftast i diametern 1,75 mm (ibland 2,85 mm) och levererad på rulle. Vanliga typer är PLA, PETG, ABS, ASA, TPU och nylon.
• Harts (resin) – den flytande fotopolymer som resinskrivare härdar till fast plast med UV-ljus, lager för lager.
• Kolfiberfilament – filament som PLA-CF och PETG-CF där korta kolfibrer ger styvare delar och en mattare yta, men som sliter på munstycket och därför kräver ett härdat sådant.

Slicer och inställningar

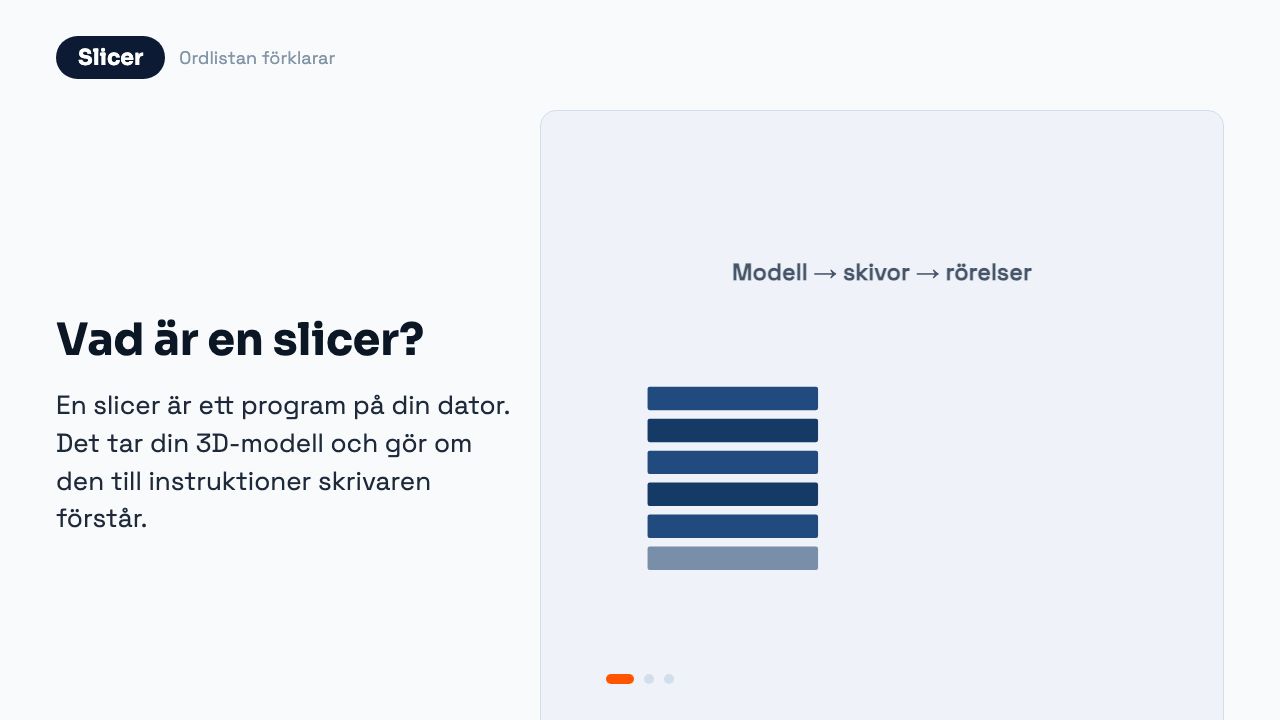

• Slicer – programmet som omvandlar 3D-modellen till g-kod, alltså de instruktioner skrivaren följer. Här ställer du in lagerhöjd, temperatur, hastighet och fyllnad. Vanliga slicers är Orca Slicer, Bambu Studio och Cura.
• Lagerhöjd (layer height) – tjockleken på varje lager. För FDM ligger den oftast mellan 0,1 och 0,3 mm; ett lägre värde ger finare yta men längre utskriftstid. Resinskrivare arbetar finare, ofta 0,025–0,1 mm.
• Fyllnad (infill) – den inre strukturen mellan ytterväggarna, angiven i procent från 0 (ihåligt) till 100 (massivt). Den balanserar styrka, vikt och tid.
• Retraktion (retraction) – när extrudern drar tillbaka filamentet en kort sträcka medan munstycket förflyttar sig utan att skriva. Det minskar tråddragning, men för mycket retraktion kan ge stopp och klumpar.
• Vidhäftning (adhesion) – hur väl första lagret fäster mot byggplattan. Den styrs av nivellering, z-offset, plattans yta, temperatur och eventuella hjälpmedel som brim eller lim.
• Z-offset – det finjusterade avståndet mellan munstycke och byggplatta vid utskriftens start. Rätt z-offset är avgörande för ett jämnt första lager.
• Brim, raft och stöd – brim är en bred kant runt första lagret som ökar vidhäftningsytan, raft är en hel bas under modellen, och stöd (supports) är borttagbara strukturer som bär upp överhäng.

Innan en utskrift behöver avståndet mellan munstycke och bädd vara jämnt över hela ytan. Det kallas nivellering (bed leveling) och sker antingen manuellt eller automatiskt med en givare. Många nyare skrivare sköter det själva, vilket är en av anledningarna till att de fungerar bra som nybörjarskrivare.

Vanliga utskriftsfel

• Warping – när hörn och kanter lyfter från byggplattan medan utskriften svalnar. Det beror på att materialet krymper ojämnt och är vanligast med ABS och ASA. Värmebädd och slutet bygghus motverkar det.
• Tråddragning (stringing) – tunna trådar som dras mellan delar när munstycket läcker material under förflyttning. Justeras med retraktion och utskriftstemperatur.
• Elefantfot (elephant foot) – när de nedersta lagren buktar ut och blir bredare än resten av modellen. Lägre bädd-temperatur och en liten fas i slicern brukar hjälpa.
• Förskjutna lager (layer shifting) – när lager hamnar i sidled i förhållande till varandra, ofta på grund av för hög hastighet eller acceleration, eller lösa remmar.
• Underextrudering – när skrivaren matar ut för lite material, vilket ger glesa väggar och svaga lager. Orsaken kan vara fel flöde, för låg temperatur eller ett delvis igensatt munstycke.

Tekniker

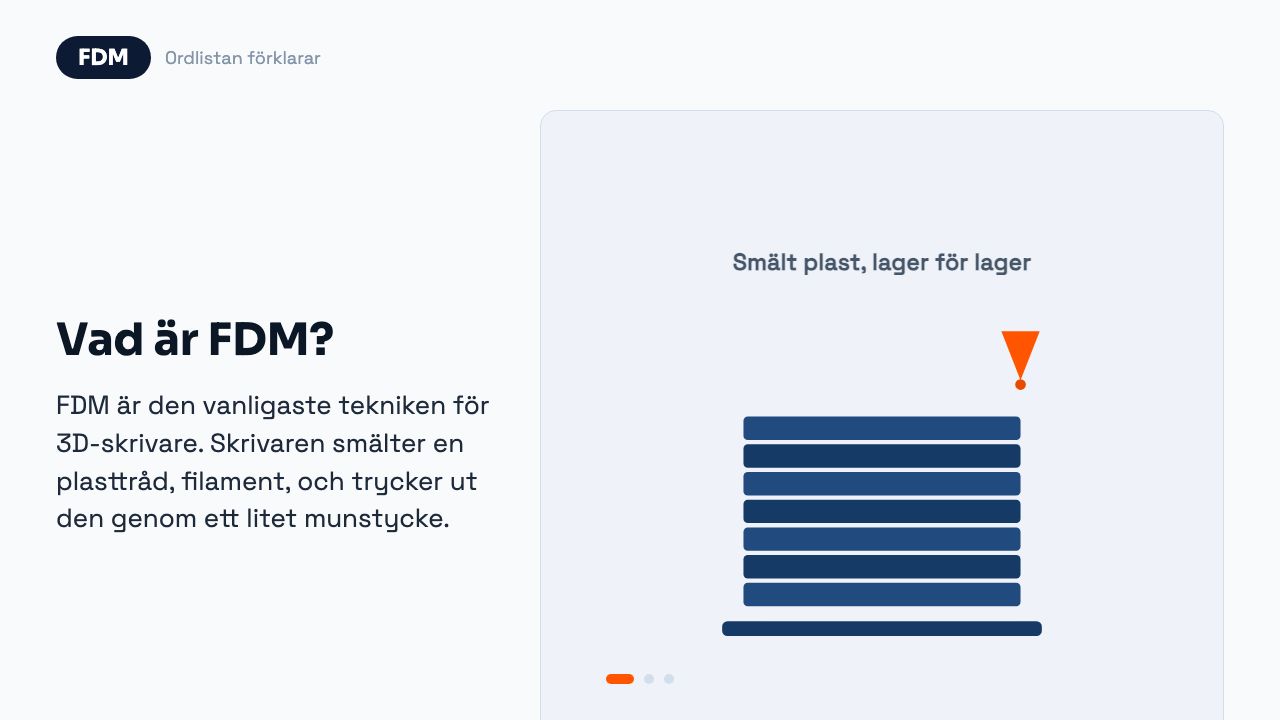

• FDM (även FFF) – fused deposition modeling, den vanligaste tekniken för hemmabruk, där smält termoplast läggs lager för lager genom ett munstycke.

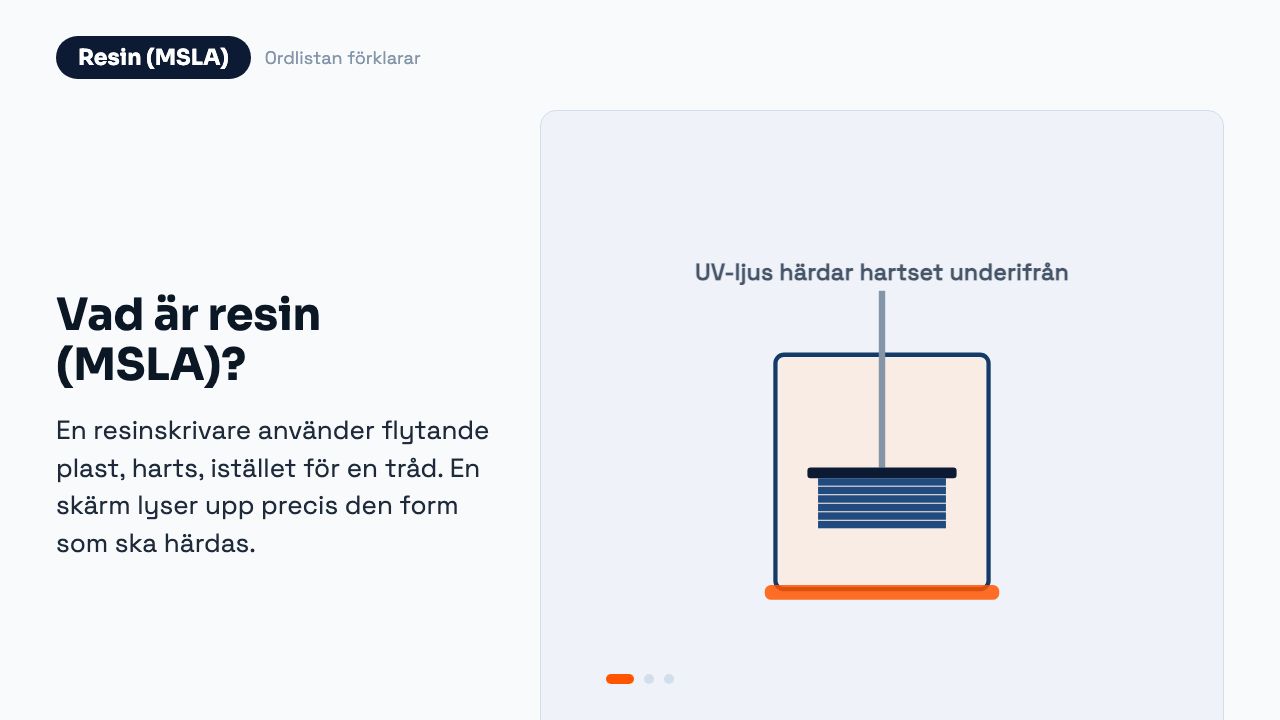

• SLA och MSLA (resin) – stereolitografi, där UV-ljus härdar flytande harts. Ger mycket fina detaljer och används till miniatyrer och smycken, men kräver mer skötsel och skyddsutrustning.
• SLS – selektiv lasersintring, där en laser smälter samman pulver till färdiga delar. Vanligast i industrin och behöver inga stöd.

Begreppen blir tydligare när man ser dem på riktiga maskiner. En FDM-skrivare med autonivellering och slutet bygghus illustrerar flera av termerna ovan, medan en resinskrivare visar vad SLA innebär i praktiken.

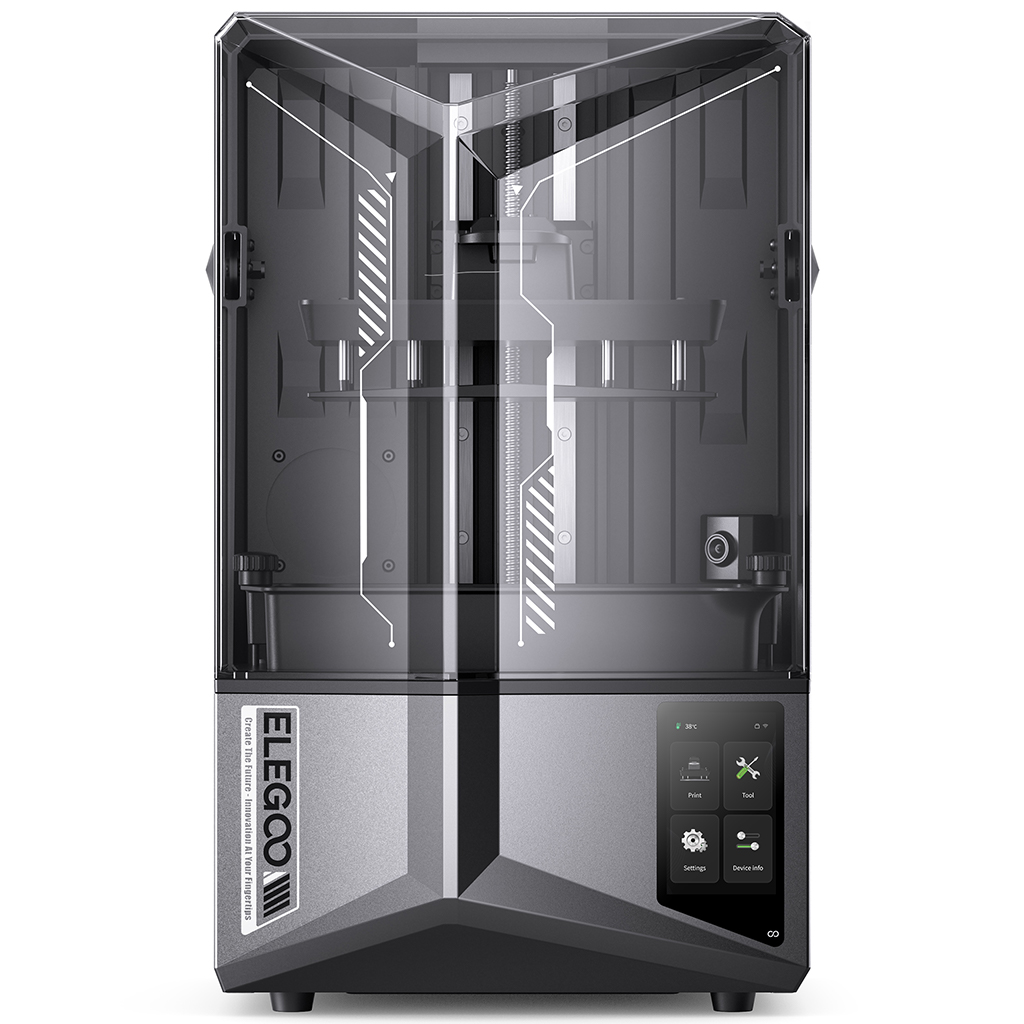

Elegoo Saturn 4 Ultra

Exempel på en resinskrivare (MSLA) där UV-ljus härdar flytande harts lager för lager.
